Schmalganglager
VNA-Systeme
Maximale Raumnutzung durch minimale Gangbreiten – Ihr Lager auf Höchstleistung
Gangbreiten ab 1.500 mm · Regalhöhen bis 18 m · Schienen- oder Induktionsführung · NEDCON Qualität · Komplettlösungen inkl. Planung & Montage
Was ist ein Schmalganglager (VNA)?
Ein Schmalganglager (englisch: Very Narrow Aisle, kurz VNA) ist ein Hochregallager mit extrem schmalen Arbeitsgängen von nur 1.500 bis 1.800 mm Breite. Spezielle Schmalgangstapler mit Schienen- oder Induktionsführung ermöglichen sichere Ein- und Auslagerung bis in 18 m Höhe.
- Bis zu 45% mehr Palettenplätze gegenüber konventionellen Breitganglagern
- Einsatz von Dreiseitenstapler, Kommissionierstapler oder Kombigeräten
- Führungssysteme: mechanische Schienenführung oder berührungslose Induktionsführung
- Ideal für hohe Umschlagsleistungen bei begrenzter Grundfläche
Normgrundlage: DIN EN 15512 / VDI 2198
Warum "Schmalgang"?
Im konventionellen Lager benötigt ein Frontstapler ca. 3.500 mm Gangbreite zum Wenden. Schmalgangstapler bewegen sich nur vorwärts/rückwärts und heben die Last seitlich – daher reichen 1.500-1.800 mm. Das spart enorm Fläche.
Wann lohnt sich VNA?
Ein Schmalganglager lohnt sich ab ca. 2.000 Palettenplätzen, bei hohen Grundstücks- oder Mietkosten, bei vorhandener Hallenhöhe über 10 m und wenn Sie Ihre Kapazität steigern möchten, ohne neu zu bauen.
VNA-System konfigurieren
In nur 5 Minuten erstellen wir gemeinsam Ihr individuelles Schmalganglager-Konzept. Sie erhalten eine erste Kapazitätsberechnung und ein unverbindliches Angebot.
Kostenlos & unverbindlich · Ihre Daten sind sicher
Warum ein Schmalganglager?
Sechs überzeugende Gründe, warum immer mehr Unternehmen auf VNA-Systeme setzen.
Bis 45% mehr Lagerkapazität
Durch Gangbreiten von nur 1.500-1.800 mm statt 3.500 mm gewinnen Sie bis zu 45% mehr Palettenstellplätze auf der gleichen Fläche.
Regalhöhen bis 18 Meter
VNA-Stapler erreichen Hubhöhen von 14-17 m. Nutzen Sie Ihre Hallenhöhe optimal aus – jeder Meter zählt.
Höchste Positioniergenauigkeit
Schienen- oder Induktionsführung ermöglichen millimetergenaue Positionierung – auch in 15 m Höhe sicher und präzise.
Schnelle Umschlagsleistung
Moderne VNA-Stapler erreichen hohe Fahr- und Hubgeschwindigkeiten. Ideal für Lager mit hohen Durchsatzanforderungen.
Direkter Palettenzugriff
Jede Palette ist direkt anfahrbar – keine Umlagerungen nötig. Perfekt für Lager mit vielen Artikeln und wechselnden Beständen.
Niedrigere Kosten pro Palette
Höhere Lagerdichte = weniger Hallenfläche = geringere Miet- und Betriebskosten pro gelagerter Palette.
Breitgang vs. Schmalgang
Der direkte Vergleich zeigt die Vorteile eines VNA-Systems gegenüber konventionellen Lösungen.
Breitganglager
Konventionelle Lösung
- 1Gangbreite: 3.200 - 4.000 mm
- 2Hubhöhe: bis 12 m
- 3Flächennutzung: ca. 35-40%
- 4Stapler: Standard-Schubmaststapler
- 5Investition: Niedriger
Schmalganglager (VNA)
Maximale Effizienz
- Gangbreite: 1.500 - 1.800 mm
- Hubhöhe: bis 18 m
- Flächennutzung: ca. 55-65%
- Stapler: Schmalgangstapler mit Führung
- ROI: Schnelle Amortisation
Ihr Einsparpotenzial
Bei 10.000 m² Hallenfläche sparen Sie mit VNA:
*Bei angenommener Miete von 6 €/m²/Monat
Führungssysteme im Detail
Zwei bewährte Technologien für die präzise Staplerführung im Schmalgang.
Schienenführung
Mechanisches System
Stahlschienen (U- oder C-Profile) werden auf dem Hallenboden montiert. Seitliche Führungsrollen am Stapler laufen in den Schienen.
Vorteile:
- Bewährte, robuste Technik
- Geringere Investitionskosten
- Keine Elektronik im Boden
- Einfache Wartung
Nachteile:
- Schienen ragen ~50 mm aus dem Boden
- Höherer Verschleiß der Führungsrollen
- Querverkehr nur an Gangenden
Induktionsführung
Elektronisches System
Ein Leitdraht wird ca. 30 mm tief in den Boden eingefräst. Sensoren am Stapler folgen dem elektromagnetischen Feld automatisch.
Vorteile:
- Ebener Boden ohne Stolperkanten
- Höhere Fahrgeschwindigkeiten möglich
- Geräuscharm und verschleißfrei
- Querverkehr im Gang möglich
- Zukunftssicher für AGV-Automation
Nachteile:
- Höhere Investitionskosten
- Aufwändigere Installation
Unsere Empfehlung
Bei Neubauten empfehlen wir die Induktionsführung - die Mehrkosten amortisieren sich durch höhere Geschwindigkeiten und geringeren Verschleiß. Bei Bestandshallen mit begrenztem Budget ist die Schienenführung oft die wirtschaftlichere Wahl.
Technische Daten
Alle wichtigen Kennzahlen für Ihr Schmalganglager-Projekt auf einen Blick.
| Parameter | Standard VNA | High-Performance |
|---|---|---|
| Gangbreite | 1.600 - 1.800 mm | 1.500 - 1.600 mm |
| Regalhöhe | bis 12 m | bis 18 m |
| Fachlast | bis 3.000 kg | bis 5.700 kg |
| Feldlast | bis 9.000 kg | bis 17.100 kg |
| Stützenlast | bis 180 kN | bis 350 kN |
| Palettentypen | EUR1, EUR2 | Alle gängigen Formate |
| Bodenanforderung | DIN 18202 Zeile 3 | DIN 18202 Zeile 4 |
| Normkonformität | DIN EN 15512 | DIN EN 15512/15620/15635 |
Staplertypen im Schmalgang
Dreiseitenstapler
Gabel schwenkt seitlich, ideal für Ein-/Auslagerung
- Hubhöhe: bis 14 m
- Tragkraft: 1.000-1.500 kg
Man-Up Kommissionierer
Fahrer fährt mit in die Höhe, direkte Kommissionierung
- Hubhöhe: bis 12 m
- Tragkraft: 500-1.000 kg
Kombigerät
Vereint Dreiseiten- und Kommissionierstapler
- Hubhöhe: bis 17 m
- Tragkraft: 1.000-1.500 kg
Schmalganglager in der Praxis
Einblicke in realisierte VNA-Projekte unserer Kunden.

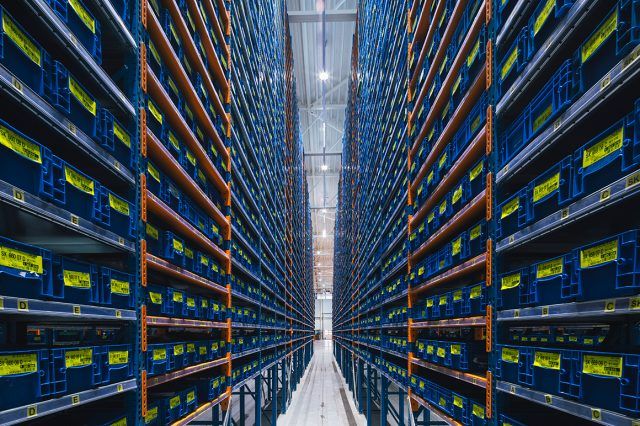

Schmalganglager mit Hochregalstapler - VNA System bis 15m Höhe

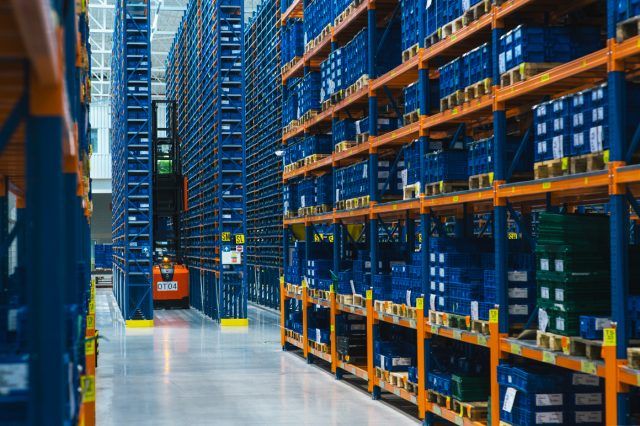

VNA Hochregallager mit Induktionsführung - 3.000 Palettenplätze

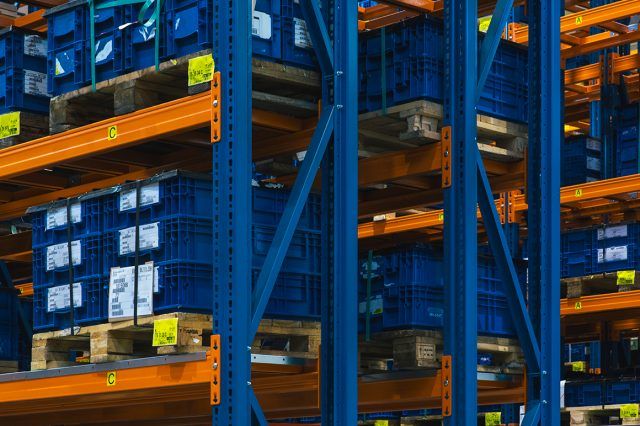

Schmalgangstapler im Einsatz - Dreiseitenstapler mit Schienenführung

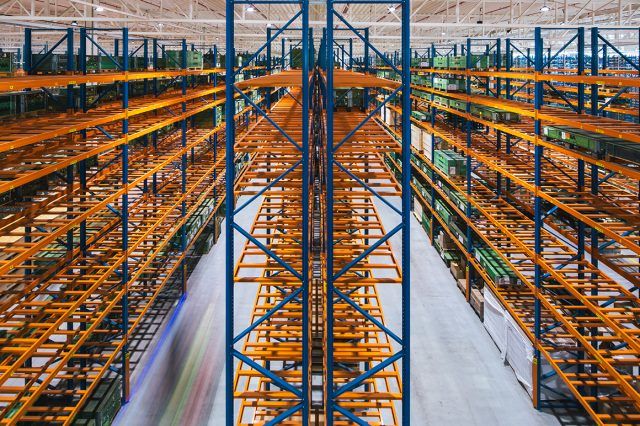

Schmalganglager Distributionszentrum - NEDCON Qualität

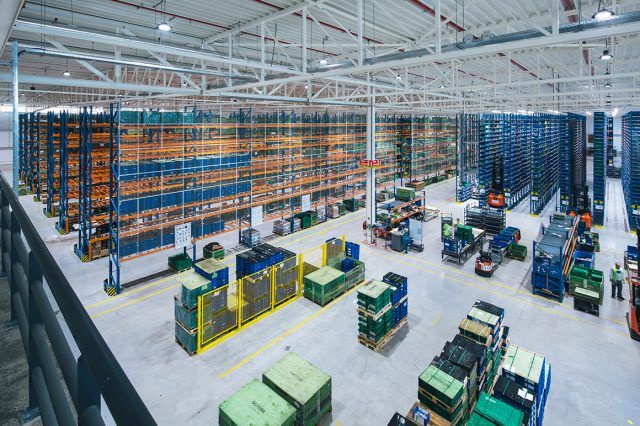

VNA Lager mit Europaletten - optimierte Gangbreite 1.600mm

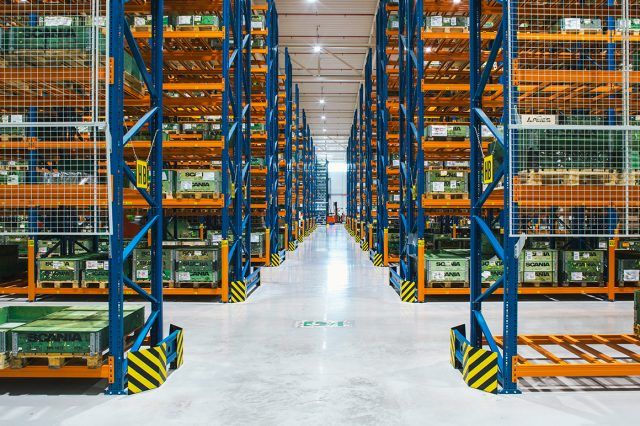

Großes Schmalganglager - 5.000+ Palettenplätze
Unsere VNA-Erfahrung
Kapazitätssteigerung ohne Neubau
Automotive-Zulieferer · Nordrhein-Westfalen
Ausgangslage
Ein mittelständischer Automobilzulieferer stand vor dem Problem: Die bestehende Lagerhalle mit 2.500 m² war zu 95% ausgelastet. Ein Neubau hätte 3 Mio. € gekostet und 18 Monate gedauert.
Unsere Lösung
Umrüstung des bestehenden Breitganglagers auf ein Schmalganglager mit Induktionsführung. NEDCON Palettenregale bis 14 m Höhe, optimierte Gangbreiten von 1.650 mm.
Die Ergebnisse
Die Umrüstung auf VNA hat uns den Neubau erspart. In nur 10 Wochen hatten wir fast doppelt so viele Palettenplätze – bei einem Bruchteil der Kosten.– Logistikleiter
Bodenanforderungen für VNA-Systeme
Ein ebener, tragfähiger Industrieboden ist die Grundlage für ein funktionierendes Schmalganglager.
| Eigenschaft | Anforderung | Wert |
|---|---|---|
| *Ebenheit | DIN 18202 Zeile 4 | max. 3 mm auf 4 m |
| *Tragfähigkeit | Punktlast | mind. 50 kN/Rad |
| Oberflächenhärte | Verschleißfestigkeit | Hartkorneinstreuung empfohlen |
| *Fugenausbildung | Sägefugen | max. 5 mm breit, bündig |
| Neigung | Gefälle | max. 0,5 % |
* Besonders kritische Anforderungen. Eine Bodenprüfung vor der Installation ist empfohlen.
Bei Neubau
Planen Sie den Boden von Anfang an für VNA-Anforderungen. Sprechen Sie Ihre Bodenbaufirma frühzeitig an – wir liefern die technischen Spezifikationen.
Bei Bestand
Wir prüfen Ihren vorhandenen Boden auf VNA-Tauglichkeit. Kleine Unebenheiten können oft nachgearbeitet werden – sprechen Sie uns an.
Schmalganglager – Der komplette Ratgeber
Ein Schmalganglager (englisch: Very Narrow Aisle, kurz VNA) ist die effizienteste Form der Palettenlagerung, wenn es um maximale Raumnutzung geht. Mit Gangbreiten von nur 1.500 bis 1.800 mm – statt der üblichen 3.200 bis 3.800 mm im Breitganglager – erreichen Sie bis zu 45% mehr Palettenplätze auf der gleichen Grundfläche.
Das Grundprinzip: Warum funktioniert ein Schmalganglager?
Im konventionellen Breitganglager benötigt ein Frontstapler Platz zum Rangieren. Schmalgangstapler arbeiten anders: Sie bewegen sich ausschließlich vorwärts und rückwärts im Gang und heben Paletten seitlich ein und aus.
Die drei Führungssysteme im Detail
Für die präzise Führung von Schmalgangstaplern gibt es drei bewährte Technologien:
- Schienenführung: Robuste Technik, 80-120 €/m
- Induktionsführung: Ebener Boden, 150-250 €/m
- Lasernavigation: Maximale Flexibilität für AGV
NEDCON Qualität für Ihr Schmalganglager
Als offizieller NEDCON-Partner liefern wir Palettenregale für Fachlasten bis 5.700 kg nach DIN EN 15512.
Schmalganglager für Ihre Branche
VNA-Systeme sind ideal für Branchen mit hohem Platzbedarf und vielen Paletten.
FAQ zum Schmalganglager
Was ist ein Schmalganglager (VNA)?
Welche Gangbreite ist beim Schmalganglager möglich?
Welche Führungssysteme gibt es für Schmalgangstapler?
Bis zu welcher Höhe kann ein Schmalganglager gebaut werden?
Für wen eignet sich ein Schmalganglager?
Welche Anforderungen stellt ein Schmalganglager an den Boden?
Was kostet ein Schmalganglager?
Kann man ein bestehendes Lager auf Schmalgang umrüsten?
Weitere Fragen? Wir beraten Sie gerne persönlich.
